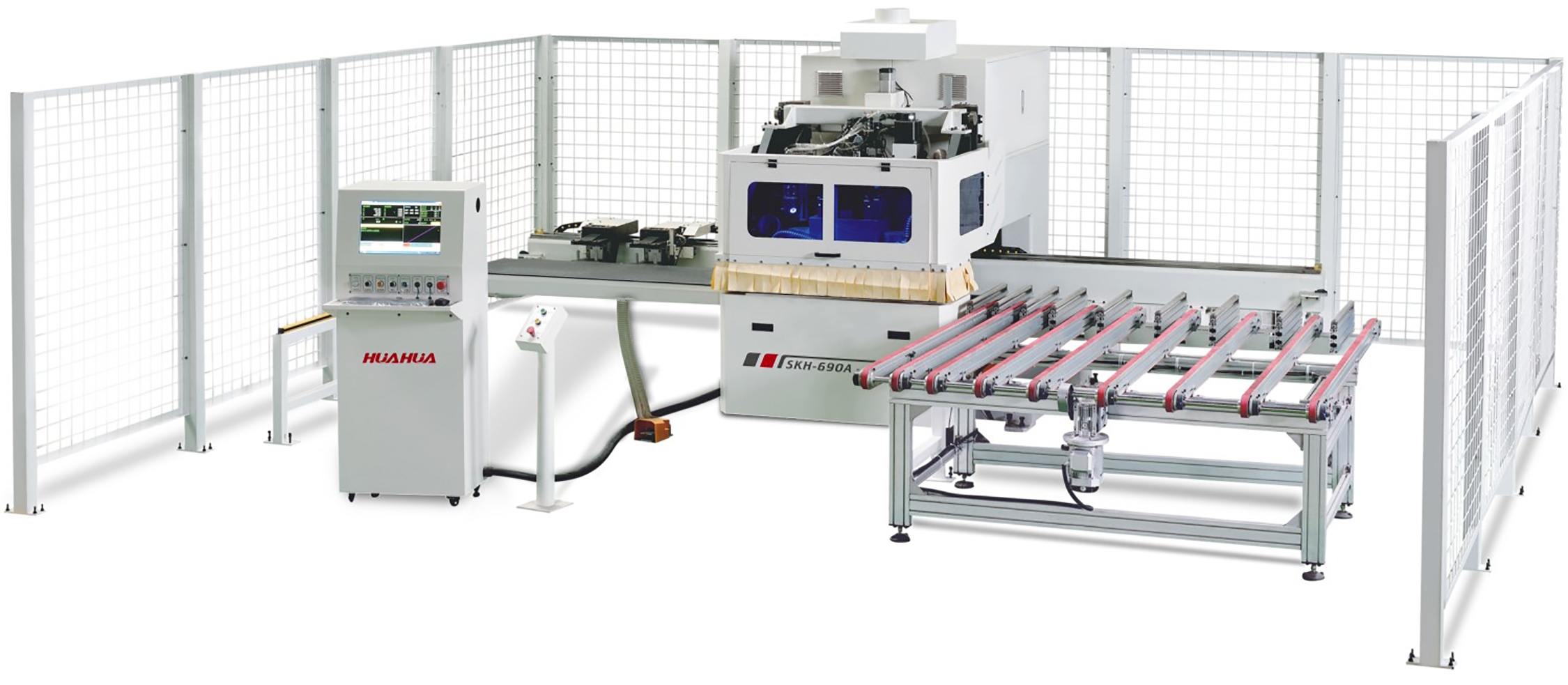

重型六面钻铣加工中心SKH-690A点击次数：2770
发布时间：2018-06-29 16:00:47 |
|---|
|
项目名称 |
Model |
SKH-690A |
|
各轴行程&最高定位速度 |
X轴 |
4250mm&113m/min |
|
Y轴 |
870mm&50m/min |
|
|
Z轴 |
90mm&12m/min |
|
|
U轴 |
4250mm&113m/min |
|
|
V轴 |
90mm&12m/min |
|
|
W轴 |
90mm&12m/min |
|
|
A轴 |
- |
|
|
钻孔组合装置 |
垂直钻 |
22（X轴方向）+24（Y轴方向） |
|
水平钻 |
8（X轴方向）+6（Y轴方向） |
|
|
钻组电机转速 |
3400rmp（r/min） |
|
|
主轴功率 |
6KW |
|
|
镂铣加工主轴*2 |
刀柄直径 |
φ10或1/2柄 |
|
主轴速度 |
12000-24000RMP（r/min） |
|
|
主轴电机功率 |
9kw |
|
|
加工尺寸范围 |
板材最大宽度 |
1000mm |
|
板材最小宽度 |
50mm |
|
|
板材最大长度 |
无限长 |
|
|
板材最小长度 |
220mm |
|
|
板材最大厚度 |
70mm |
|
|
板材最小厚度 |
10mm |
|
|
其他参数 |
工作台高度 |
880mm |
|
总功率 |
25.05kw |
|
|
工作电压 |
380v/50Hz |
|
|
工作气压 |
0.65-0.8Mpa |
|
|
机器净重 |
4000kg |
|
|
机器外形尺寸 |
4800*2400*2600mm |
|
|
机器工作尺寸 |
6800*5450*2600mm |
| 序号 | 电子器件名称 | 产品品牌 |
| 1 | 控制系统 | 台湾新代 |
| 2 | 伺服电机 | 台湾新代 |
| 3 | 变频器 | 台湾台达 |
| 4 | 排钻动力力头 | 台湾PROTEAN |
| 5 | 空气开关 | 法国施耐德 |
| 6 | 交流接触器 | 台湾士林 |
| 7 | 开关电源 | 台湾名纬 |
| 8 | 相序保护器 | 台湾士研 |
| 9 | 热继电器 | 台湾士林 |
| 10 | 接近开关 | 韩国奥托尼克斯 |
| 11 | 精密导轨 | 德国力士乐/台湾上银 |
| 12 | 齿轮 齿条 | 台湾峰茂 |
| 13 | 行星减速机 | 台湾法思顿 |
| 14 | 电磁阀 | 意大利纽迈司 |
| 15 | 气动件 | 台湾亚德客 |
