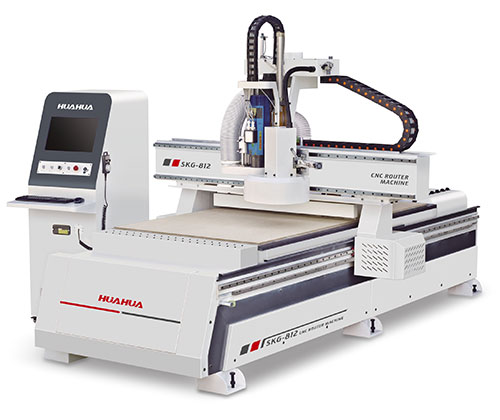

SKG-812数控开料机（自动换刀主轴）-长沙湘雕数控设备有限公司

	SKG-812数控开料机（自动换刀主轴）购买价格：0.00 点击次数：5040 发布时间：2018-12-17 14:39:29 我要订购

描述

一、六大亮点
三轴联动
三轴联动用于板材表面曲面加工
优化拆单
智能优化小板的排版方式和切割点，巩固生产的稳定性
带刀库
带刀库，可放8/12/24把刀，方便更换刀头，加工多种花型
三轴CNC
台湾新代CNC，采用工业以太网总线技术，功能强大运算迅
速。
精密导轨
导轨规格大，接触面大，承载负荷能力强，在咼速加工过程
中更好保证运行稳定性。
柔性之选
—机完成开料、打孔、铣型多种工序，无缝对接多种软件，
满足定制生产需求。
二、产能概述
3高首选：产能高效率高质量高
一天8小时稳定开料70张（打孔、拉槽、铣型）
一天8小时稳定开料110张（纯开料）

整机结构剖析

1.加工单元部分

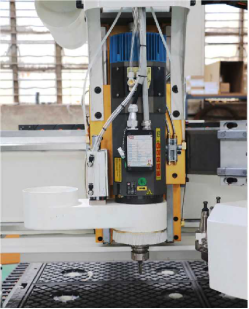

｛GMT主轴｝
稳定、高精度
12KW*1
转速：24000r/min
高精度主轴保障加工稳定运行

｛刀库｝
满足多种加工需求
刀库可带12把刀，根据设定程序自动换刀，就近原则，快速完成换刀工序。

｛自动对刀系统｝
保证加工精度
自动对刀功能让使用者更方便快捷的操作设备,同时保证加工精度。

｛选配压棍压料｝
保证加工精度
在现有的真空吸附台面基础上
加上两条压棍，更好地压住小型板件, 防止跳板、跑位。

人性化功能
无需复位原点
原点位置采用绝对记忆定位、减少机器因停开的反复回位;
节省等待时间。
加工历史数据储存
系统可储存历史加工数据，无需重新设定，操作更简单，
效率更高。
加工速度对比

	桦桦机械	其它机械
X轴最高速度	120m/min	100/min
Y轴最高速度	120m/min	100m/min
Z轴最高速度	30m/min	20m/min
X轴有效加工行程	1300mm	1260mm
Y轴有效加工行程	2500mm	2460mm
Z轴有效加工行程	200mm	150mm

2.操控部分
｛彩屏控制显示｝
人机互动简单
采用彩屏控制显示，配套键盘, 操作安全可靠，界面简洁友好, 具备完整的操作提示。

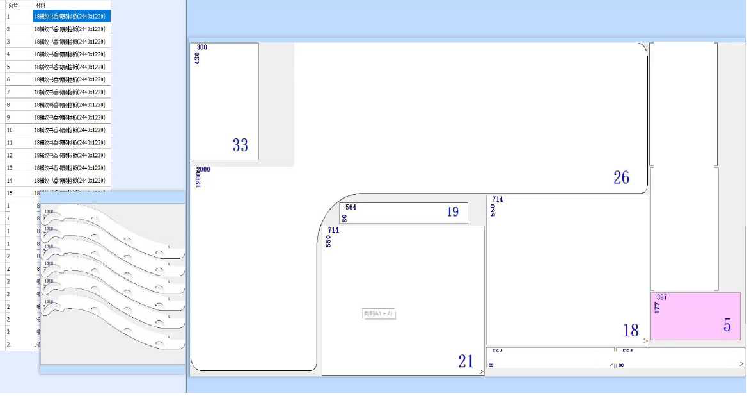

｛自主研发拆单软件｝
打通前后端
拆单系统，优化系统，订单跟踪，包装系统等生产重要环节，并串联在一个软件系统，做到数据通用同步，降低出错率，减少操作环节。

｛台湾新代CNC数控系统｝
联合开发，功能强大
可采用CAD导入数据，操作快捷方便, 可匹配用户生产设计管理软件，无需独立输入数据，智能加工列表，—次导入操作。连续加工完成

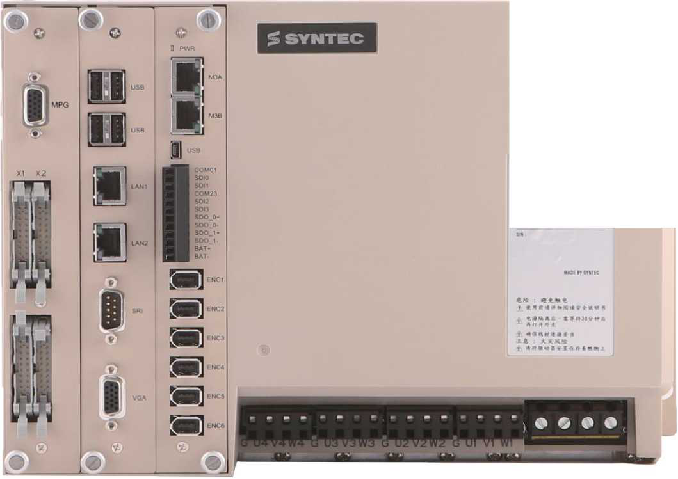

｛台湾新代驱控一体｝
功能强大的多轴数控系统
对机器控制监控更全面，快速解决机器出现的故障，降低故障率实时断电数据储存，远端机台诊断。
差异对比：
桦桦：驱控一体其它：板卡结构。

3.动力传动部分

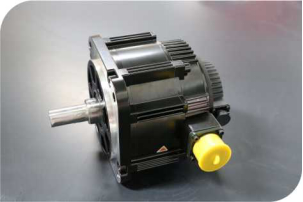

｛高性能伺服马达驱动｝
确保裁切精度

｛台湾法斯顿行星减速机｝
高精度高扭矩

4.行程传动

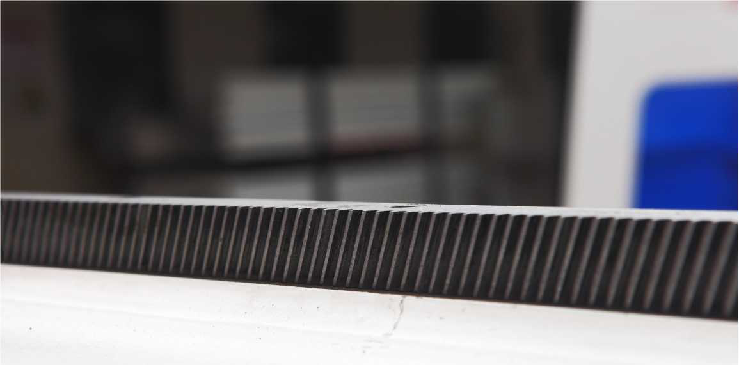

{X/Y轴精密斜齿条｝
合理设计畅行无阻
德国博士创精密斜齿条，高强刚性，性质稳定，拥有足够的韧性，运行顺滑流畅。

{Z轴丝杠传动｝
精密螺旋丝杠传动
丝杆传动误差在0.05-0.1 MM以内,累计误差在±0.1MM以内，提升整机精密度。
{高精密导轨｝
保证设备精度和稳定性
采用凯特30#导轨，规格大，接触面大，承载负荷能力强，在高速加工过程中更好的保证运行稳定性, 导轨安装面均焊接了钢带，导轨安装时增加螺栓禁锢深度增大承载负荷能力。

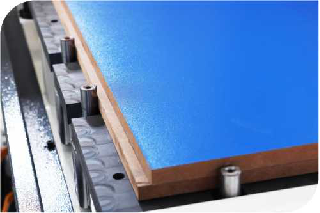

5.定位系统
配合自动抓板上料功能，自动把板材侧推/后推靠紧，保证加工精度

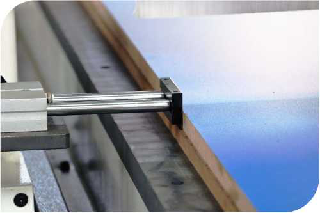

{定位气缸｝

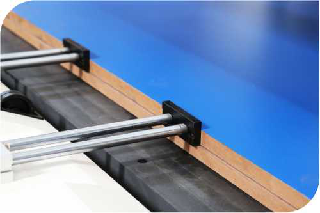

{可选配后推定位｝

{可选配侧推定位｝

6.工件传动
{辊轮助力传送台面｝防止板材刮花

{可选抓板上料｝自动吸板上料

{推板下料｝减少人工操作

参数一览

台面尺寸	2500*1300mm
X轴最高速度	120m/min
Y轴最高速度	120m/min
Z轴最高速度	30m/min
主轴数	1
主轴功率	12kw*1 24000rpm
真空泵功率	7.5kw air cooling
真空泵抽风量	250m³/h
总功率	20.1kw
