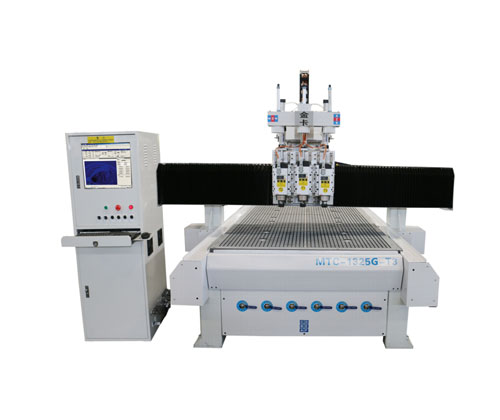

MTC-1325G-T3多工序开料机-长沙湘雕数控设备有限公司

	MTC-1325G-T3多工序开料机购买价格：0.00 点击次数：3955 发布时间：2018-08-01 10:41:12 我要订购

产品描述

技术参数

MTC-1325G-T3
序号	性能指标		参数
1	行程	X行程	1300mm
		Y行程	2500mm
		Z行程	200mm
2	平台尺寸	X × Y	1350mm×2550mm
3	精度	加工精度	0.05mm
		重复定位精度	0.02mm
4	结构	台面结构	6区真空吸附
		X、Y、Z向传动结构	X、Y向斜齿条配减速机传动，Z向丝杠传动
5	速度	最大空行速度	40000mm/min
		最大工作速度	X/Y：20000mm/min ; Z向：10000mm/min
6	主轴	主轴功率	国产风冷主轴：6.0KW、4.5KW、3.5KW（任意组合）
		主轴转速	0~18000r/min
7	进料高度		210mm
8	运行模式		混合伺服
9	工作电压		AC380V/50Hz
10	运行指令		G代码/HPGL
11	操作系统		维宏大卡
12	吸附功率		5.5KW
13	吸尘功率		2.2KW
14	外形尺寸		3350mm×2350mm×1900mm
15	净重		≈2200kg
16	毛重		≈2500kg

功能特性
◆多工序自动雕刻机可同时装多把不同刀具，对木门的开凿、花边、切割等复杂工序一次完成，降低加工难度，极大提高工作效率。该机型解决了单头木工雕刻机用于木门加工时换刀烦琐，减少换刀时间，降低自动换刀系统成本；
◆多工序加工系统，可以更容易、更高效加工复杂工艺制品，针对需要多工序加工制品，提供高性价比的选择；
◆结构稳定：重型全钢架结构焊接，五面龙门洗床加工，机床精度更高和更稳定；回火时效处理，坚固不变形；
◆部件优良：采用台湾进口导轨，X/Y向斜齿条配减速机传动，高稳定性，高耐磨性，Z向进口丝杠传动，下刀精确；
◆高附着力真空吸附装置，真空吸附台面分为六个加工区域，可单区加工也可同时加工，提高加工效率；
◆软件兼容：开放式软件接口，可兼容type3/artcom/castmate/文泰等多种CAD/CAM设计软件生成的加工代码，确保设计无障碍。

标准配置
■ 维宏大卡（95A-3C）
■ 国产雷塞混合伺服电机及配套驱动
■ 380V/6KW+2X4.5KW国产风冷主轴
■ 自动加油
■ Z轴丝杆传动
■ 吸尘附件
■ 吸附平台
■ 减速机传动
■ 花皮包装

机器配置

可选配置
■ 主轴： □ 长川 □HSD
■ 控制系统：□ 新代 □ 山龙 □ 维宏一体机
■ 驱动类型：□ 进口交流伺服（□ 安川 □ 松下） □ 国产交流伺服（□ 埃斯顿 □ 东菱 □ 迈信）
■ 吸尘机
■ 真空泵
■ 空压机
■ 防尘
■ 定位气缸

机器配置

适用范围
◆木门及家具装饰行业：实木及复合门、橱柜门、大面积板材平面雕刻、实木雕花镂铣、板式家具雕刻、仿古红木家具雕刻、实木艺术壁画雕刻等行业；
◆木制工艺品加工：钟表框、工艺相框、薄铝板工艺品镂铣雕刻、电器柜台面、体育用品器材；
◆广告装潢行业：亚克力、橱窗、铝塑板、装饰材料、中层板；
◆乐器生产行业：雕刻乐器三维曲面、外形切割，如大、小提琴面板、琴头雕刻镂铣；
