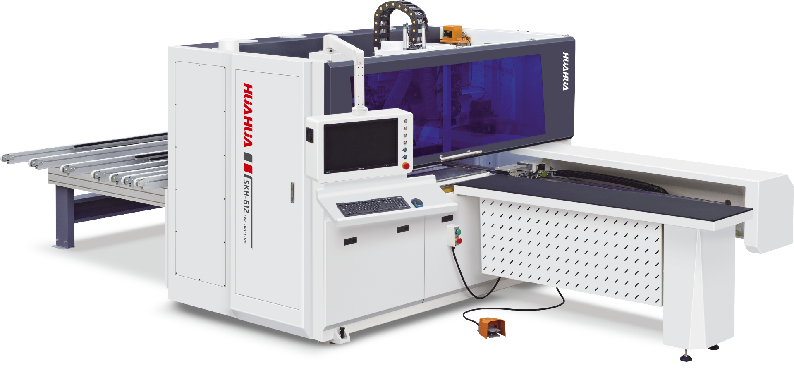

SKH-612/612H六面钻铣加工中心

价格：￥0.00

六大优势
丝杆传动精度更高
误差在0.05-0.1MM以内累计公差在±0.1MM以内齿条长期使用累计公差加大
智能自检防止错板
自动检查板材长度，防止板材与加工单元错位而导致设备损伤
灵活出料可选前后侧
可根据排线需求选择不同出料方式
外接喷蜡防甲醛挥发
可外接开槽数控喷蜡系统对槽三个面封固防潮、防甲醛挥发
远程服务更新备份
台湾新代控制系统可实现远程数据库更新
联机生产无人智能化
在联线中自主搭配研发的HHM软件系统，联线效果更胜一筹

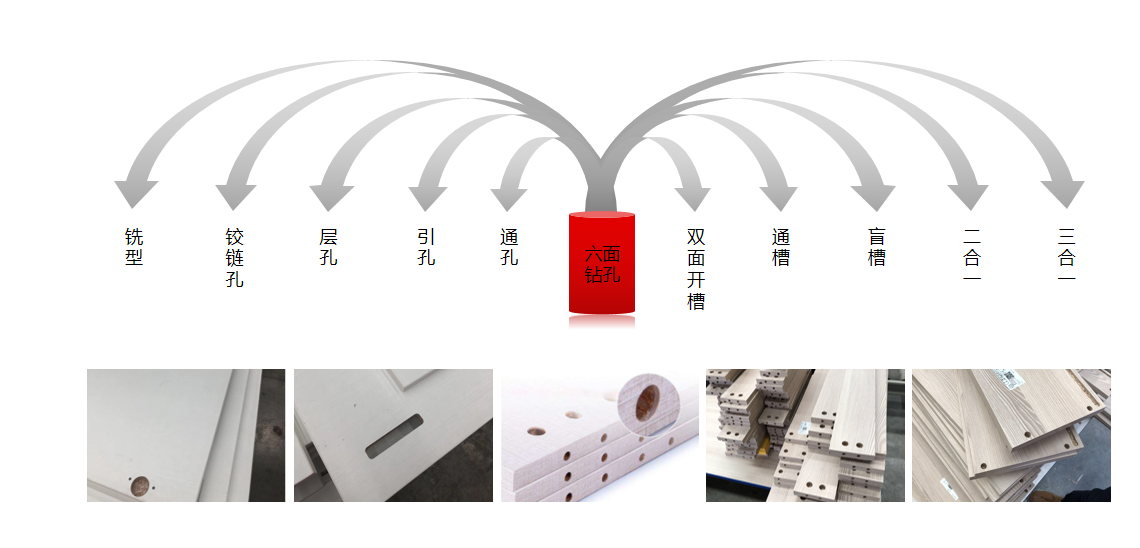

强大功能合N为一

3高首选—— 产能高效率高质量高
纯打六面，板件数为一天8小时 700-800 件（打孔及拉槽）
五面和六面混打，板件数为一天8小时 800-1000 件（打孔及拉槽）
纯打五面板件，板件数为一天8小时 1000-1100 件（打孔及拉槽）
纯打五面板件，板件数为一天8小时 1100-1200 件（纯打孔）
整机结构剖析
1.加工单元部分

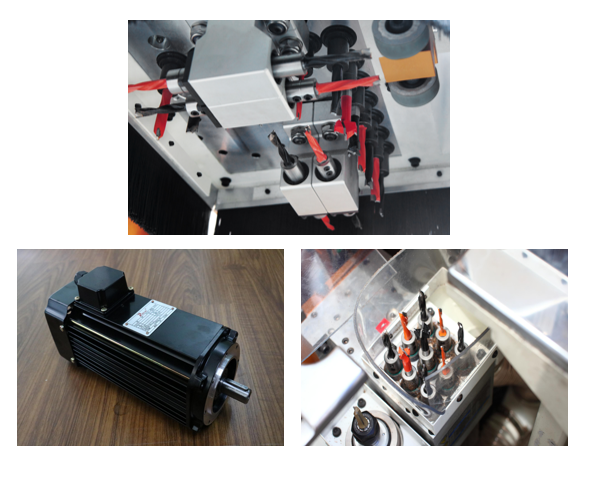

{ 精密钻包组 }
台湾普登CNC钻包，采用行业著名品牌台湾普登原装CNC钻包，按照国际标准水平生产制造，经过三坐标检测，保证精准度。采用台湾普登原装电机，完美匹配。
差异对比：桦桦：台湾普登其它：其它品牌 SKH-612H 使用CC钻包

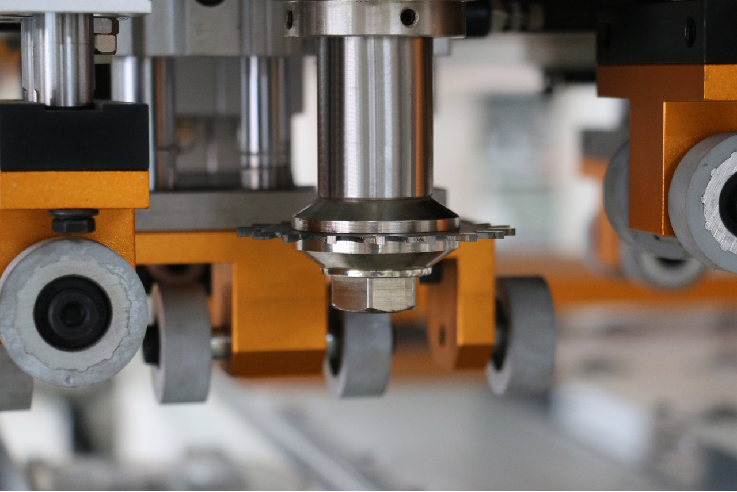

{ 可选配侧开槽 }
槽锯片利用槽锯为板材侧边进行开槽，满足多种需求。

加工原则
{ 就近加工原则 }自动使用刀库中离孔位最近的刀头进行加工，减少换刀等待时间。
{ 同次双面交替开槽 }上下两面同步交替开槽，大大提高生产效益。 *SKH-612S 上下同时开槽，效率倍增
{ 孔位连续加工 }连续扫描，连续加工，无需等待，效率更高
人性化功能
{ 无需复位原点 }原点位置采用绝对记忆定位、减少机器因停开的反复回位；节省等待时间。
{ 加工历史数据储存 }系统可储存历史加工数据，无需重新设定，操作更简单，效率更高。
加工速度对比

	桦桦机械	其它机械
U/X轴抓手速度	130m/min	120m/min
Y轴上钻包移动速度	55m/min	75m/min
Z轴上钻包下钻速度	30m/min	30m/min
V轴下钻包移动速度	80m/min	75m/min
W轴下钻包上钻速度	30m/min	30m/min
钻包电机功率	2.2kw	2.2kw

2.操控部分

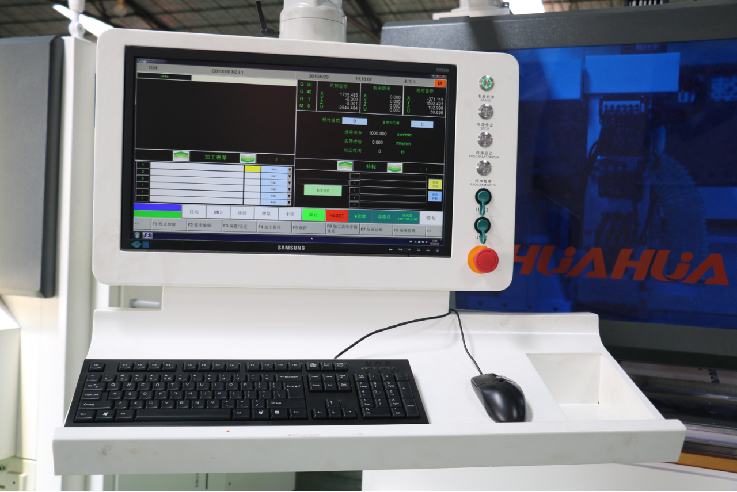

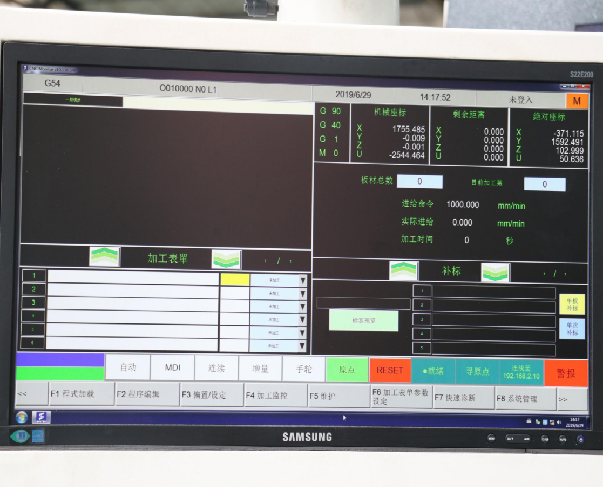

{ 21寸彩屏控制显示 }
人机互动简单采用21寸彩屏控制显示，单臂悬挂便于操作，节省占地空间，操作安全可靠，界面简洁友好，具备完整的操作提示和故障排除指引。

{ 自主研发HHM软件 }
打通前后端
拆单系统，优化系统，订单跟踪，包装系统等生产重要环节并串联在一个软件系统，做到数据通用同步，降低出错率，减少操作环节
{ 台湾新代CNC数控系统 }
联合开发，功能强大
采用Windows人机界面，台湾新代控制系统，可采用CAD导入钻孔数据，操作快捷方便，可匹配用户生产设计管理软件，无需独立输入钻孔数据，扫码快捷加工，自动加载加工图形文件并生成加工程序。
差异对比：桦桦：台湾新代其它：其它品牌

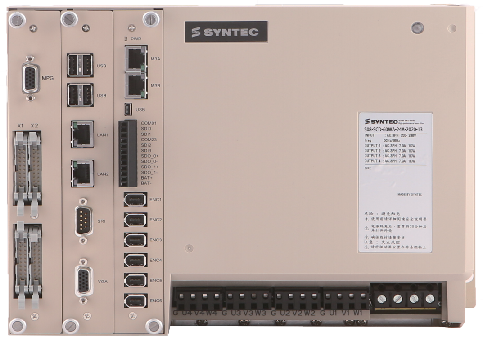

{ 使用驱控一体系统 }
功能强大的多轴数控系统
台湾新代CNC基于模块化软、硬件平台，采用工业以太网总线技术，从运动控制元素伺服电机，系统信号监控，控制系统，伺服控制主机统一CNC数控系统
主待料区，辅待料推板区，后出料区，滚筒运动控制及信号传感器均统一闭环控制
对机器控制监控更全面，快速解决机器出现的故障，降低故障率实时断电数据储存，远端机台诊断、更新、备份
差异对比：
桦桦：驱控一体
其他：板卡结构

{ 大数据分析 }
自动提示加工数据和使用次数
独特的使用结构，打破传统，不仅仅铣刀和钻包单独控制，根据钻头的大小合理的调节每一把钻头的加工速度。
过亿次加工数据分析，为每把钻头量身定制加工速度，为生产加工提供强有力的高速高效，提炼每一把钻头的使用次数，自动提示。
数据库支持
{ 连续扫描 }
支持条码/二维码，扫描自动加载加工图形文件并自动调取NC程序加工
{ 数据分析系统 }
扫描后自动分析板件数据直观显示板件孔槽的大小、深度和坐标信息便于数据查询和修正。
{ 独立调整刀具加工速度 }
通过加工数据分析，为每把钻头量身定制加工速度，生产加工更灵活。
3.输送定位部分

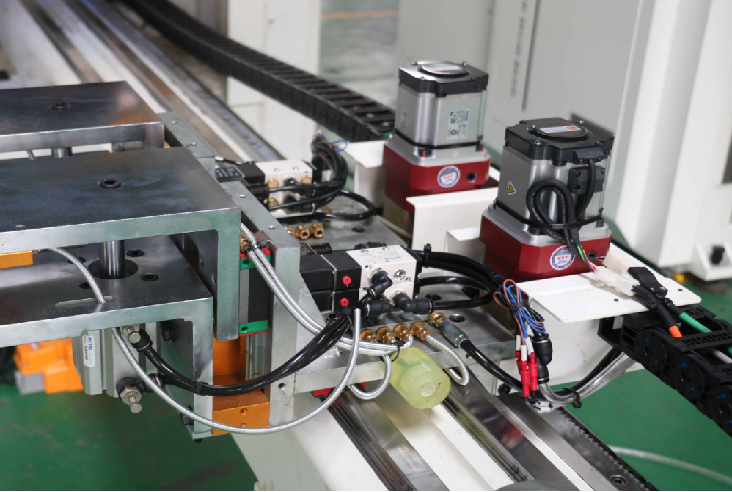

{ 台湾新代伺服电机 }
高精度定位

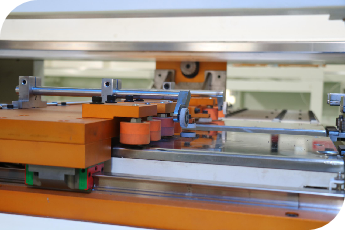

伺服控制抓手快速、精准定位抓手速度最高可达130m/min

{ 自动侧靠装置 }高精度定位

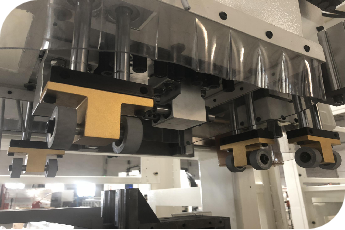

{ 自动压紧装置 }保障打孔精度

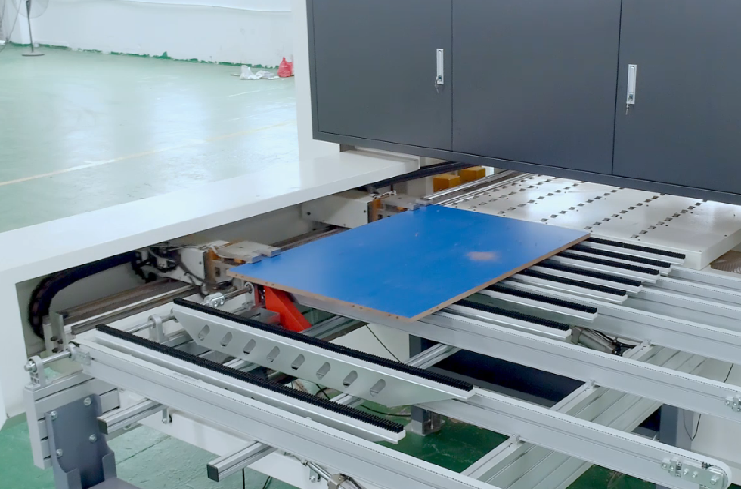

{ 灵活出料 }可选前/后/侧出料
配合自动升降下料台多种下料选择方便自动化连线
差异对比：SKH-612H 前后均采用气浮工作台

{ 独立控制板件定位/速度 }适合自动化联动
自动进出料推手整合在主机机架，适合自动化联动，不受第三方滚筒供应商的通信匹配，独立控制板件定位及给进速度，独立控制从上板-原点定位-靠边定位完成加工。

技术参数

各轴行程 & 最高定位速度	X轴	5000mm & 130m/min	钻孔组合装置	垂直钻	上钻：12个下钻：9个
	Y轴	1680mm & 55m/min		水平钻	8个
	Z轴	90mm & 30m/min		钻组电机转速	3400rmp(r/min)
	U轴	5000mm & 130m/min		电机功率	2.2kw

	V轴	1200mm & 80m/min	镂铣加工主轴*2	主轴功率	3.5kw
	W轴	100mm & 30m/min		刀柄直径	1/2柄径
	A轴	1260mm & 30m/min		主轴速度	18000rpm
加工尺寸范围	板材最大宽度（垂直）	1200mm	其它参数	工作台高度	960mm
	板材最小宽度（垂直）	50mm		总功率	19.2kw
	板材最大长度（垂直）	5000mm		工作电压	380V/50Hz
	板材最小长度（垂直）	250mm		工作气压	0.65-0.8Mpa
	板材最大厚度（垂直）	48mm		机器净重	3500kg
	吸尘流量	5000m³/h		机器外形尺寸	5800x2840x2200mm
